整个阀门与管路或设备之间是怎样连接的，这个问题不可忽视，因为阀门的跑、冒、滴、漏现象，绝大部分发生在这里。 你知道多少种连接方式？

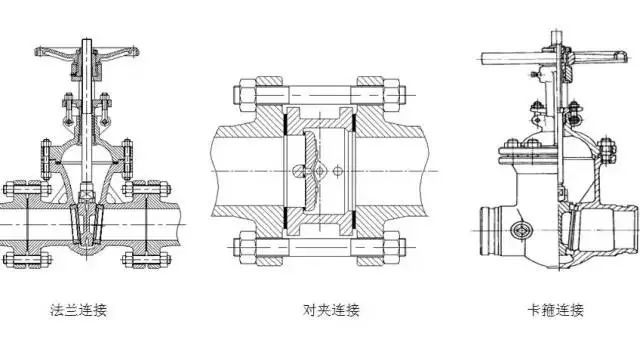

法兰连接是阀门与管路或设备之间用得较多的连接形式。 是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。 法兰连接使用方便，能够承受较大的压力。

法兰连接可适用于各种公称尺寸、公称压力的阀门，但对使用温度是有限制的，在高温工况时，由于法兰的连接螺栓易产生蠕变现象而造成泄漏，一般情况下法兰连接推荐在≤350℃温度使用。

按结合面形状又可分为以下几种：

• 光滑式： 用于压力不高的阀门。 加工比较方便
• 凹凸式： 工作压力较高，可使用中硬垫圈
• 榫槽式： 可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好
• 梯形槽式： 用椭圆形金属环作垫圈，使用于工作压力≥60kg/平方厘米的阀门或高温阀门
• 透镜式： 垫圈是透镜形状，用金属制作。 用于工作压力≥100公斤/平方厘米的高压阀门或高温阀门
• O形圈式： 较新的法兰连接形式，密封效果比一般平垫圈可靠

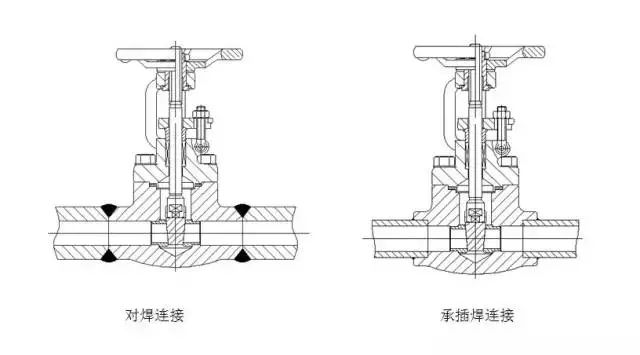

焊接连接是指阀门阀体带有焊接坡口，通过焊接方式与管道系统相连的一种连接形式。

GB/T 12224、API600、ASME B 16.34等标准对焊接坡口做出了规定。

这是一种简便的连接方法，常用于小阀门。 又分两种情况：

直接密封：内外螺纹直接起密封作用。 为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充，其中聚四氟乙烯生料带，应用广泛。

这种材料耐腐蚀性能很好，密封效果较好，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。

卡套连接工作原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。

这种连接形式的优点是：

• 体积小，重量轻，结构简单，拆装容易；
• 连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；
• 可以选用多种材料，适合防腐蚀；
• 加工精度要求不高；
• 便于高空安装。

内自紧连接是一种利用介质压力进行自紧的连接形式。 它的密封圈装在内锥体处，跟介质相向的一面成角度，介质压力传给内锥体，又传递给密封圈，在角度的锥面上，产生两个分力，一个与阀体中心线平行向外，另一个压向阀体内壁。

后面这个分力便是自紧力。 介质压力愈大，自紧力也愈大。 所以这种连接形式，适合于高压阀门。 它比法兰连接，要节省许多材料和人力，但也需要预紧力，以便在阀内压力不高时，使用可靠。

其他的阀门连接形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起； 有的非金属阀门，采用承插式连接，等等。 阀门使用者要根据具休情况具体对待 。
