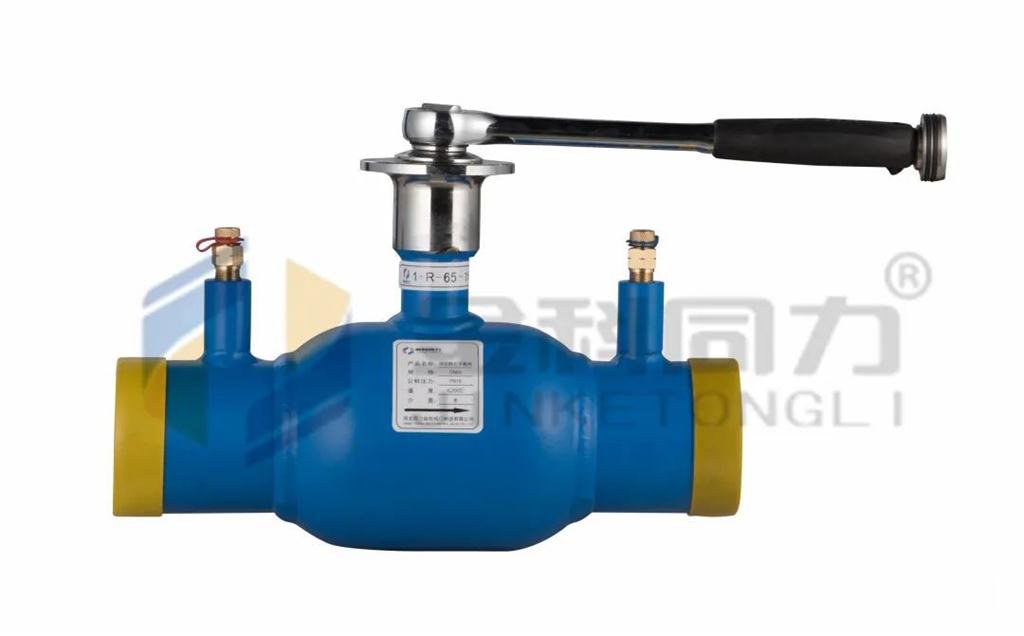

球型静态平衡阀：阀芯W口设计原理

标签：球型平衡阀

（1）：设计原理

球型平衡阀改变了原始锥度阀芯调节间隙的设计结构，变成调节球芯阀芯W口大小的工作原理，增加了杂质通过量的能力，从而解决了原始的平衡调节设备适用性不强等问题。

（2）：球型阀芯W口的设计是球型平衡阀的核心

W口的设计也是球型阀芯设计当中重要的一环：
首先要确定阀芯孔径的大小，先从热力网路水力计算表查得，实际每个管径对应的比摩阻大时的流量，通过实际工作压差计算出阀门孔径，再用算出得基础数据，通过计算机计算、建模，就设计出一个W口球型阀芯的基本结构。

（3）：球型阀芯W口设计原理

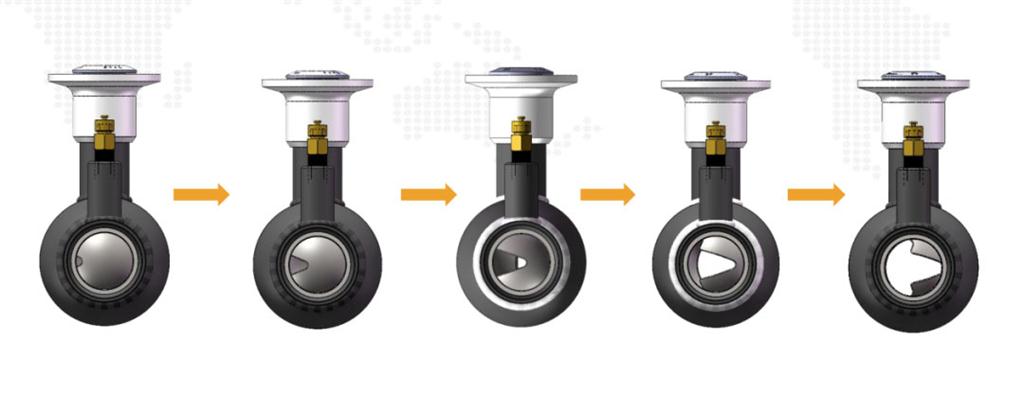

球型阀芯W口的调节孔，是由两部分组成的，一部分是由下面的V形段，二部分是由上面的W形段。V形段的长度是按百分之七十来确定的，其余百分之三十 W段来满足大流量时的需求，给阀门调节留有足够的余量。
球型阀芯V形口夹角的计算依据：是按较大压差和较小压差下的流量，计算出的孔径大小，和V形段的长度来确定的，再通过计算机计算，建模：就能算出不同口径球型平衡阀的V形夹角。流量不同，夹角就不同。（供热和空调W口夹角是有区别的）。
在实际应用中，需要高阻力时，就调节V形段，需要低阻力时，就调节W形段。用V形段等百分比下抛物线型优良的调节特能，来消去近端用户的多余压头，用W段来满足远端用户设计流量的需求，这种设计结构，可充分保障供热系统和中央空调系统，在水力平衡的状态下节能稳定的运行。

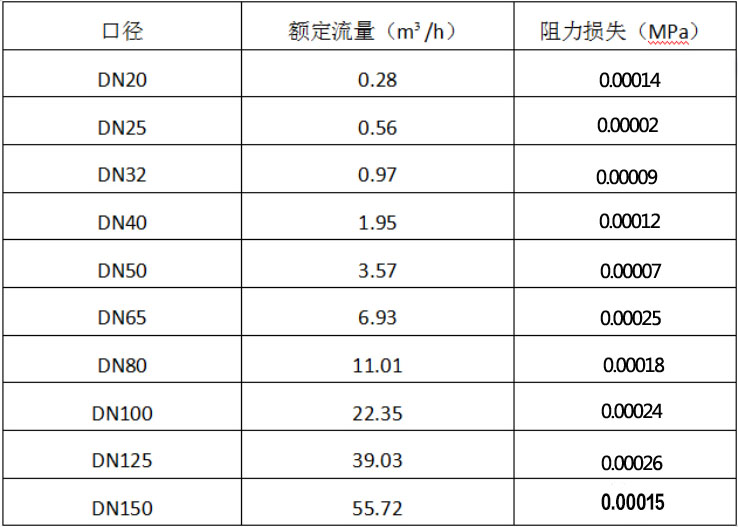

（4）：球型平衡阀的调节曲线

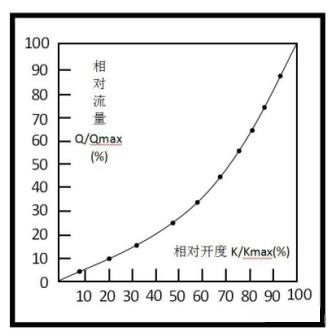

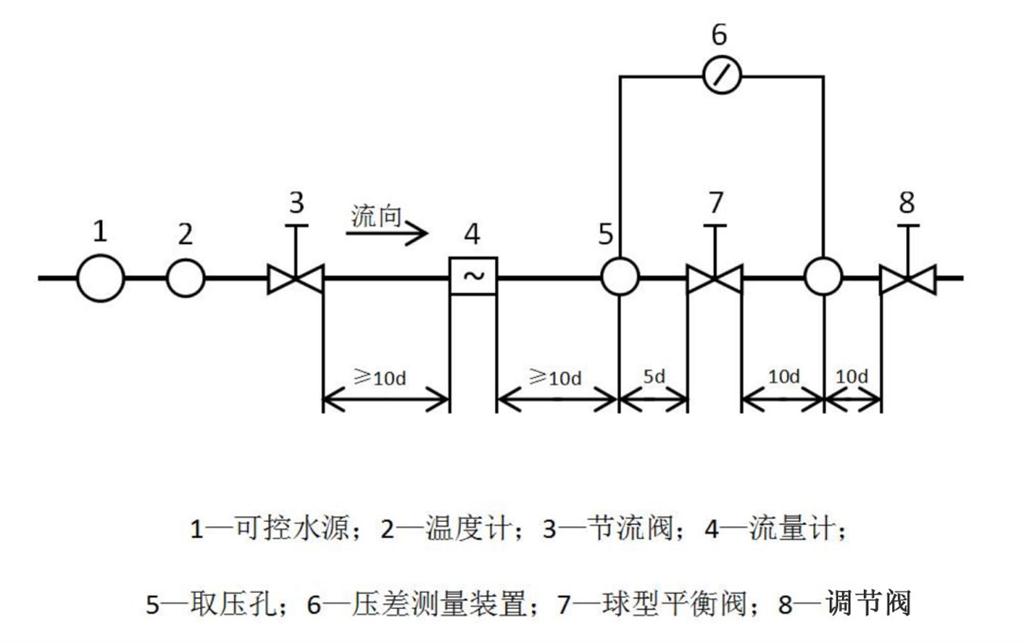

W口球型平衡阀，等百分比下抛物线调节曲线，是在等压差下实际测得，使调节更准确！

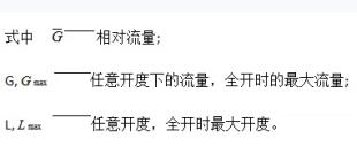

调节阀的理想调节特性，是指阀门前后压差固定时，调节阀相对流量与相对开度之间的关系，用公式表示即：

球型平衡阀等百分比调节性能的特点：无论在任何开度下，如果开度增加百分之十，流量的增加量都是调解前的百分之四十七点九左右，在小开度下，流量的绝对变化量小，在大开度下，流量的绝对变化量大，始终保持流量的变化量与相对开度的变化量成直线关系，使球型平衡阀的调节灵敏度达到了精细化调节的要求，提高了换热设备的换热量。
对于换热设备，常常是在相对流量较小时，换热量变化大，相对流量大时，换热量反而变小，所以，球型平衡阀的调节特性符合换热设备的换热要求，保障换热设备的换热量达到较佳的效果。

（5）：W口球型阀芯与原始锥度阀芯的性能对比

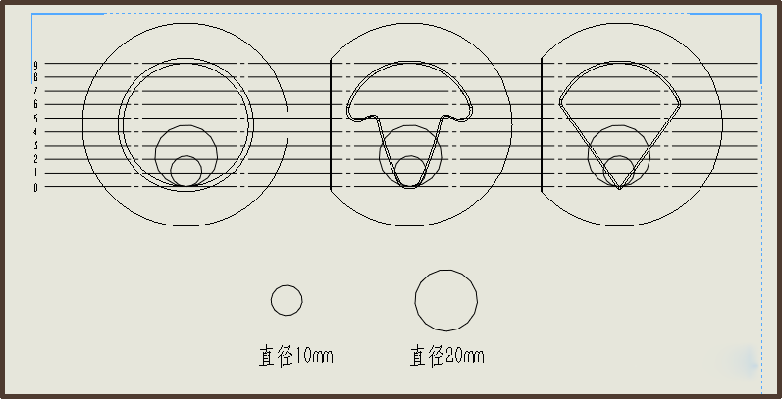

以DN50为例: 同样是1米压差下，通过3m³/h流量。左边图：是锥度阀芯2.1mm调节间隙，右边图是球型阀芯W口的流道宽度。通过对比，哪一种更适合目前的供热系统，可一目了然。
