远传智能平衡阀

标签：智能平衡阀
智能平衡阀
金科同力远传智能平衡阀采用钢制焊接工艺，与管路同材质，可靠性高。集压力、温度采集、远程及就地控制；远传智能平衡阀，可通过对阀门侧水温采集分析，按照设定温度自动调控阀门开度，平衡流量、温度，消掉水力失衡所造成的热量浪费。

远传智能平衡阀产品介绍 products details

一、 概述

远传智能平衡阀广泛应用于空调、供热及生活热水系统，起到调节各支路流量平衡作用。适用于解决系统及各之路实际流量与设计流量不一致，所造成的水力失衡问题。
远传智能平衡阀采用钢制焊接工艺，与管路同材质，可靠性高。集压力、温度采集、远程及就地控制；可通过对阀门侧水温采集分析，按照设定温度自动调控阀门开度，平衡流量、温度，消掉水力失衡所造成的热量浪费。
还可以通过自身安装测压装置和计算程序，实时监测流量数据并可远程实施调节，实现智能无人值守，不用人工手动调试，简化了调控过程，降低了运营成本。
主要特点：
• 阀门整体为20#钢材质，采用进口机器人日本OTC脉冲焊机进行焊接，确保无外部泄漏现象；
• 阀座密封由碳强化特氟龙 PTFE及补偿弹簧组成，双向密封零泄漏，对压力、温度变化适应能力强，补偿弹簧具有开关自如防抱死功能；
• 阀芯调节采用 304不锈钢阀球设计，阀球表面气化渗碳硬化处理，强度高、耐腐蚀性更强。
•阀球采用 Ｗ型调节口设计，流量调节成等百分比下抛物线型，可满足精细化调节；
• 阀体上配备测温及预留测压装置，可具备实时读取温度、及压力、流量等数据，保障系统系统节能运行；
• 电动执行器，结构紧凑、外观精美、性能、品质优良。执行器传动部分可靠，电子元件选材均为知名品牌；
• 执行器具备电动 / 手动切换功能，可在断电情况下具备手动调节功能；
• 就地控功能，通过手机APP对阀门蓝牙连接，可直接读取压力、温度、开度等数据，通过权限可在线实时调控；
• 执行器具有RS485及M BUS 双总线接口，通过通讯采集装置连接到上位机后，上位机可随时访问及调控阀门温度、流量、压力等数据；

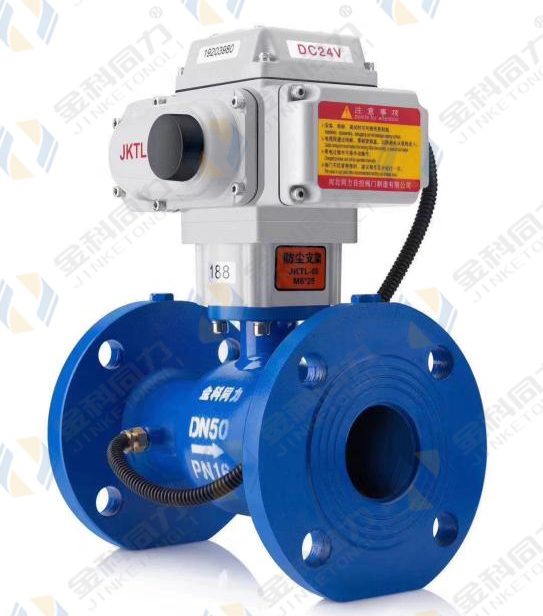

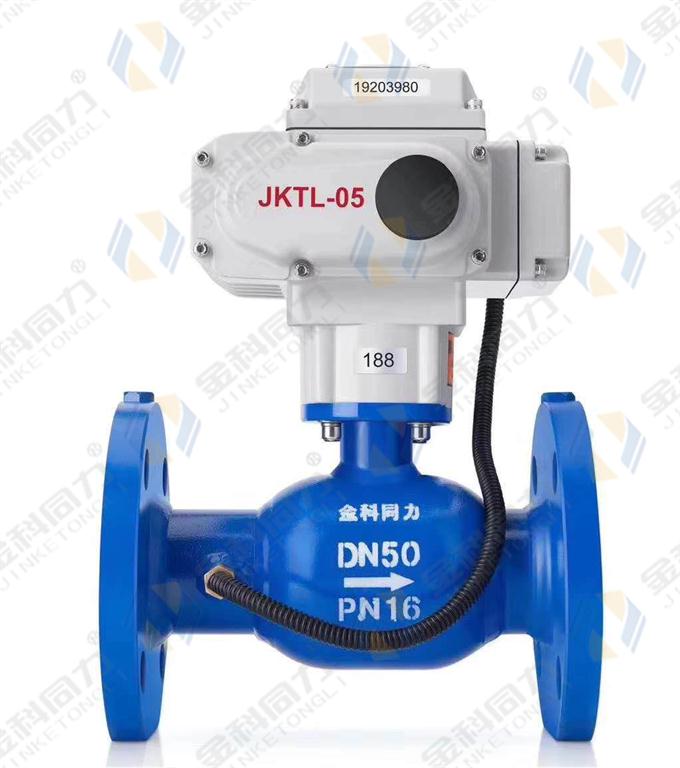

 二、外观图片



*图片仅供参考，具体以实物为准

三、性能参数

               1.运行参数

口径

DN32-DN150

耐压等级

PN16-PN25

流量特性

等百分比

阀门可调性

≥300

泄漏率

正常使用工况下零泄漏

连接方式

焊接式/法兰式（GB/T9119）

额定扭率

DN32-DN65

DN80-DN100

DN125-DN150

50N.M

100N.M

200N.M

工作电压

DC24V

功耗

静态功耗≤6W   动态功耗≤90W

运行速度

（10-30）s/90°

通讯接口

RS485、M BUS

通讯协议

Modbus、CJ/T188标准

温度传感器

PT1000铂电阻

测温范围

（0-95）℃

精度

≤0.5K

防护等级

1P67



        2.零件材料

阀体

优良碳素结构钢

阀球

304不锈钢

阀杆

2Cr13不锈钢

阀座

碳强化四氟PTFE

执行器

压铸铝合金



        3.环境参数

执行器防护等级

IP67

工作温度范围

（2~95）℃

运行

环境温度

（-5~+60）℃

环境湿度

≤百分之九十五RH

运输

环境温度

（-25~+60）℃

环境湿度

≤百分之九十五RH

储存

环境温度

（-5~+60）℃

环境湿度

≤百分之九十五RH



四、规格型号

口径

执行器型号

阀体型号

与管道连接方式

承压等级

阀门Kvs值[m3/h]

驱动器扭矩[N.M]

DN32

05型

QT941F-32-16C

法兰连接

PN16

13.8

50

DN40

05型

QT941F-40-16C

法兰连接

PN16

21

50

DN50

05型

QT941F-50-16C

法兰连接

PN16

39

50

DN65

05型

QT941F-65-16C

法兰连接

PN16

48

50

DN80

10型

QT941F-80-16C

法兰连接

PN16

81

100

DN100

10型

QT941F-100-16C

法兰连接

PN16

124

100

DN125

20型

QT941F-125-16C

法兰连接

PN16

206

200

DN150

20型

QT941F-150-16C

法兰连接

PN16

355

200



五、外形尺寸


尺寸

规格

L

L1

L2

RD

N-Ød

H1

H2

H3

ØD1

ØD2

ØD3

DN32

178

178

150

100

4-Ø18

62

60

160

100

57

42

DN40

190

178

150

110

4-Ø18

66

70

160

110

76

48

DN50

216

178

150

125

4-Ø18

75

75

160

125

89

57

DN65

220

178

150

145

4-Ø18

85

100

160

145

114

76

DN80

283

208

160

160

8-Ø18

90

110

185

160

140

89

DN100

305

208

160

180

8-Ø18

105

125

185

180

159

108

DN125

356

258

190

210

8-Ø18

116

120

210

210

180

133

DN150

394

258

190

240

8-Ø22

140

150

210

240

219

159

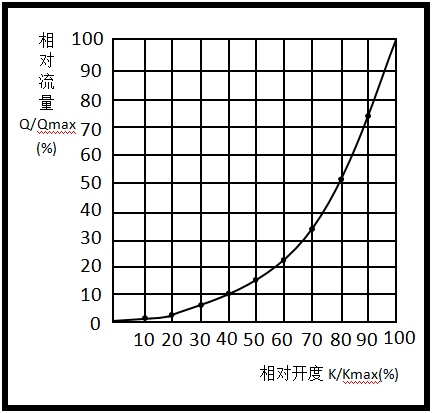

六、相对开度流量曲线图

 •每一种规格的远传智能平衡阀经试验测量，都呈现了如下图所示的等百分比流量曲线特性（开度流量曲线关系），具备了良好的流量调节特性，在平衡阀调试时可准确的调节流量。





七、远传智能平衡阀优势
1、解决管网水平失调问题；
2、为用户提供准确供热所需数据,让调试工作简单轻松；
3、可实现回水目标温度控制、供回水目标温差控制、阀门目标开度控制、阀门目标流量控制、分区指标控制；
4、无需其它设备,可满足热力企业对二级管网准确供热所有需求；
5、供暖初期基本无调试过程,避免传统手工大量反复调试工作；
6、可适用于二级网定流量和变流量供暖系统；
7、非供暖期定期自动维护，避免卡死，防止堵塞；
8、实现意义上的按需供热,为准确供热打下坚实基础。
八、远程调控系统
1、系统构成：多台远传智能平衡阀、供热云服务器、智慧供热系统、固定监控设备（PC操作界面）、授权的手持监控设备（手机APP等）。
2、系统基本运行模式：一个供热区域内多台远传智能平衡阀通过无线物联网通讯，将每台远传智能平衡阀所采集到的压力、压差、供回水温度、温差、流量以及阀门开度等重要信息实时上传到供热云端服务器。云端服务器中的智慧供热系统对信息进行多维度的分析处理，按照预设的供暖指标，自动对远传智能平衡阀控制逻辑进行切换，工作指标进行下达，控制各台远传智能平衡阀的联调联动，从而达到本区域内或管网内水力的平衡，进而实现热力平衡。在实现节能提效的同时，云端服务器还会对所有采集及监控信息进行存储，便于后期的进一步优化积累
